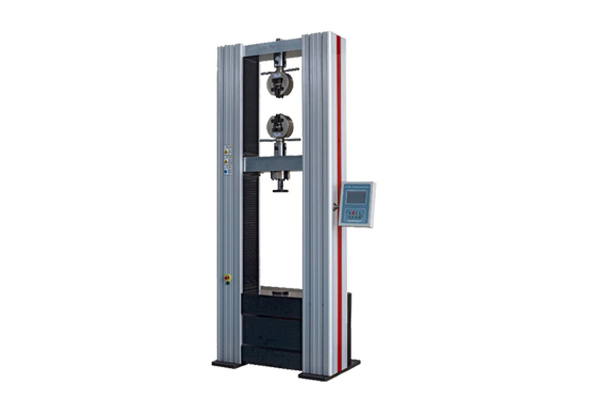

如圖所示產品,為濟南川佰儀器設備有限公司生產的WDS數顯電子萬能試驗機。以下則是我們?yōu)槟榻B的WDS門式數顯電子萬能試驗機的詳細相關情況。
一、主要用途
WDS數顯電子萬能試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究,被廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高等院校、科研機構、技術監督、質檢站所等部門。
WDS數顯電子萬能試驗機可以根據標準選配不同附具后,用其進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗,也可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率、非比例強度、彈性模量等參數。
二、主機結構
WDS數顯電子萬能試驗機采用雙空間結構,上空間拉伸,下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架,調速系統安裝在工作臺下部,由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,滾珠絲杠副驅動中橫梁,帶動拉伸附具(或壓縮、彎曲附具)上下移動,實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
三、綜合性測試平臺
WDS數顯電子萬能試驗機單片機作為硬件平臺,準確實時采集處理數據,測控界面溫和、直觀層次分明清晰、操作簡單等特點。
四、試驗力測量:
負荷測量:選用高精度輪輻式負荷傳感器,配以高性能的測量放大系統,保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器,實現試驗力寬范圍的測量。
五、位移測量:
WDS數顯電子萬能試驗機采用2000P/R高精度光電編碼器與精密絲杠同軸轉動,通過數字電路實現衡量位動力控制系統采用全數字伺服控制器,控制高性能的伺服電機驅動同步齒形帶,帶動兩對高精度無間隙的精密絲杠傳動,具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
六、變形測量系統
可根據試驗標準的要求來選配大變形測量系統
七、保護裝置
根據不同的試驗,可調節限位保護開關位置,有效防止夾具對撞。具有過載、過流、漏電等保護功能。
